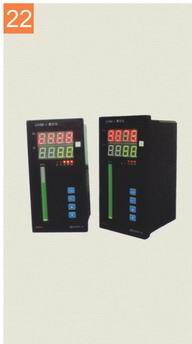

UMH-50點/數顯光柱控制儀表是專門為液位變送器用來顯示和控制液位的配套儀表。采用單片機技術，50段光柱顯示及數字顯示：具有四個自由設定位置的信號輸出，可用于報警或控制；該儀表帶有超限報警，當液位高于上上限或低于下下限5%時儀表發出聲光報警，同時亦可外接報警或控制器。儀表自帶消音按鈕，可以在恢復常態前人工消除超限報警聲。
該儀表數顯部分可以顯示液位的百分比亦可顯示液位的實際高度。
- 儀表電源：220VAC 50HZ
- 觸點容量：220V×3A阻性負載
- 儀表尺寸：堅裝150×75×90mm
1. ‘PV’測量值顯示窗，工作時顯示測量值，設定顯示參數符號
2. ‘SV’設定值顯示窗，工作時顯示設定值，設定時顯示參數值
3. ‘ALL’下下限指示，‘AL’下限指示，‘AH’上限指示，‘AHH’上上限指示
4. 消音鍵，消除超限報警聲
5. 設置鍵，用于設置和調出參數
6. 增建，設置時用于增大數值
7. 減鍵，設置時用于減小數值
8. 光柱顯示窗，顯示測量值每格2% |
