自動檢測系統的構成

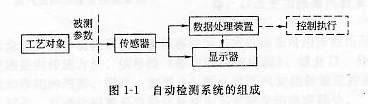

自動檢測系統中主要的自動化裝置為傳感器、顯示器及數據處理裝置，如圖1-1.
傳感器是用來感受被測量并按照一定的規律轉換成可用輸出信號的器件或裝置，它可以將被測參數轉換成一定的便于傳送的信號（如電信號或氣壓信號）。當傳感器的輸出信號為規定的標準信號時（如4~20mADC）,通常稱為變送器。由于傳感器的基本功能就是“檢測",所以也稱為檢測儀表。
顯示器又稱二次儀表，是自動檢測系統顯示或輸出被測量數值的裝置。它的顯示方式可以指針式（模擬式）、數字式、圖形顯示多種。
數據處理裝置用來對測量數據進行處理、運算、邏輯判斷、線性變換、相關分析等。完成這些工作通常要采用計算機計算。數據處理的結果要送到顯示器和控制執行機構中。
此外，自動檢測系統還有一個連接輸入‘輸出各環節的通道，即傳輸通道。它是導線（電信號通道）、導管（氣信號通道）以及信號所通過的空間。盡管比較簡單，但在系統設計、安裝時如不按照規范要求進行布置、匹配和選擇，則易造成失真或引入干擾等。將影響整個自動控制系統的控制目標，進而影響生產過程。
